레이어(Layer) 관리의 기술 - 깔끔한 도면의 시작

레이어 관리를 투명한 비닐 필름을 여러 장 겹쳐놓은 것으로 비유하곤 해요. 처음엔 "그냥 하나에 다 그리면 안 되나?"라고 생각했는데, 막상 도면이 복잡해지니까 뭐가 어디 있는지 정신이 하나도 없더라고요. 특히 클라이언트가 "가구만 빼고 출력해주세요"라고 했을 때, 일일이 지우느라 야근했던 기억이 생생합니다.

그래서 오늘은 깔끔한 도면의 출발점인 레이어 관리의 기술을 정리해봤어요. 기본 개념부터 실무에서 바로 쓸 수 있는 명명 규칙, 상태 제어 방법, 그리고 작업 효율을 두 배로 높이는 꿀팁까지 모두 담았습니다.

AutoCAD 레이어 기본 개념과 공식 기능 설명은 📌 AutoCAD 2025 공식 도움말에서도 확인하실 수 있어요.



◆ 레이어 관리가 왜 이렇게 중요할까요?

레이어 관리는 마치 투명한 OHP 필름을 여러 장 겹쳐놓은 것과 같아요. 벽체는 한 장에, 가구는 다른 장에, 치수는 또 다른 장에 그려서 겹쳐놓으면, 필요할 때 특정 장만 빼고 보거나 수정할 수 있죠. 이게 바로 레이어 관리의 핵심 아이디어입니다.

▸ 레이어가 해주는 4가지 역할

역할	설명	실무 효과
분류	벽, 문, 창, 치수, 문자 등 역할별로 나누기	수정 시 실수 방지
표현	색, 선종, 두께를 다르게 설정	도면 가독성 향상
제어	ON/OFF, 동결, 출력 여부 조절	상황별 출력 가능
협업	여러 사람이 봐도 구조 파악 쉬움	팀 작업 효율 증가

👤 실제 경험담! 예전에 모든 걸 0번 레이어에 그려놨다가, 나중에 치수만 빼고 출력하고 싶은데 분리가 안 돼서 진짜 고생했어요. 그 뒤로는 작업 시작 전에 레이어 관리 계획부터 세우고 시작합니다. 처음엔 번거로워도 결국 전체 작업 시간이 줄어들더라고요.

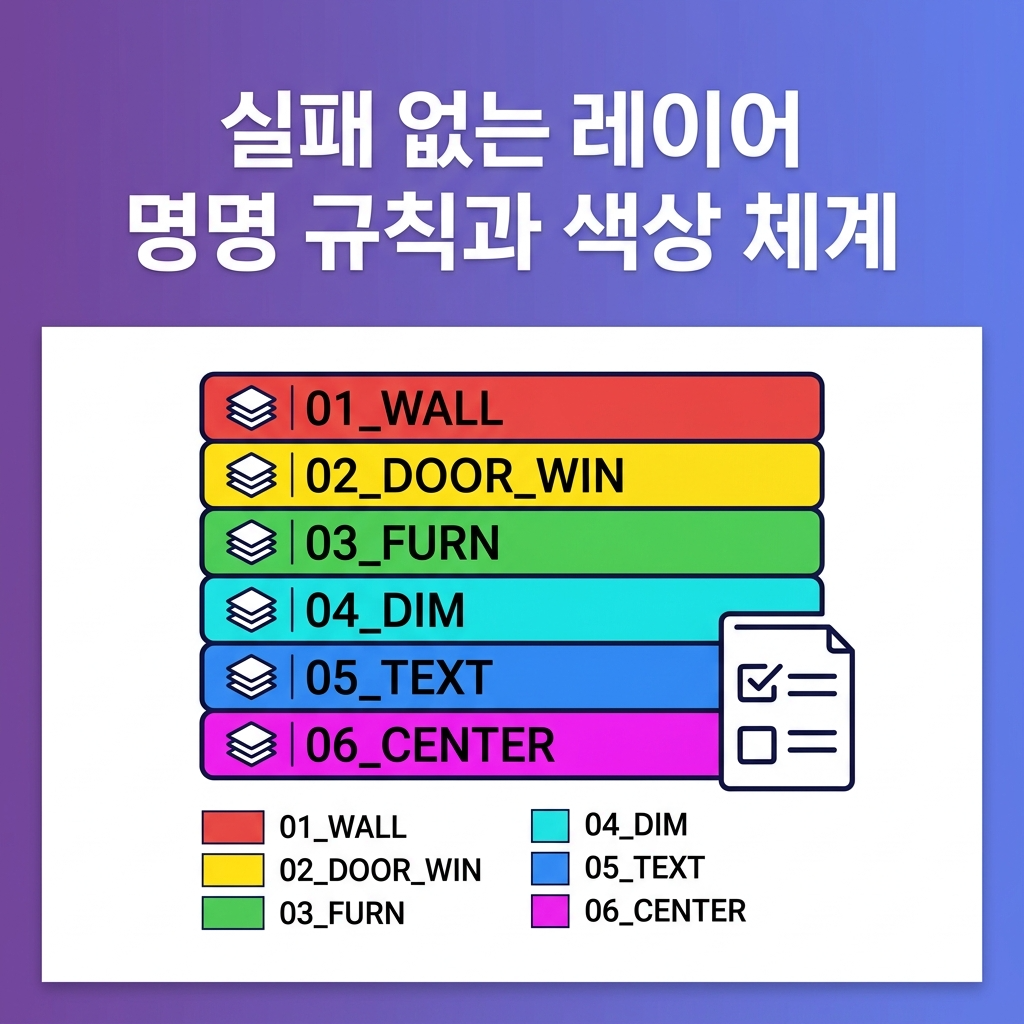

◆ 실패 없는 레이어 명명 규칙과 색상 체계

레이어 관리의 첫걸음은 '이름 짓기'입니다. 나만 알아보는 이름(예: 1, 2, a, b)으로 만들면 나중에 본인도 헷갈리게 돼요. 누구나 알아볼 수 있는 직관적인 규칙이 필요합니다.

국제 CAD 표준과 레이어 명명 규칙은 ✅ Autodesk 지식 센터에서도 자세한 정보를 확인할 수 있어요.

▸ 기본 레이어 구성 예시 (건축 평면 기준)

레이어 이름	용도	색상 (번호)	출력 굵기
01_WALL	벽체 선	빨강 (1)	굵음 (0.5mm)
02_DOOR_WIN	문·창	노랑 (2)	중간 (0.3mm)
03_FURN	가구, 집기	초록 (3)	얇음 (0.2mm)
04_DIM	치수	하늘색 (4)	중간 (0.25mm)
05_TEXT	문자	파랑 (5)	얇음 (0.2mm)
06_CENTER	중심선, 기준선	마젠타 (6)	가장 얇음 (0.1mm)

💡 실무 팁! 레이어 이름 앞에 숫자를 붙이면 목록에서 정렬이 되어 찾기가 훨씬 쉬워져요. 예: '01_WALL', '02_DOOR', '03_FURN' 이런 식으로요. 팀 작업할 때 특히 효과적입니다.



◆ 레이어 상태 제어의 달인 되기 – ON/OFF, 동결, 잠금의 차이

레이어 관리 창을 열어보면 전구, 해, 자물쇠 같은 아이콘들이 보이는데, 이게 바로 레이어 제어의 핵심이에요. 각각 언제 써야 하는지만 알아도 작업 효율이 확 달라집니다.

▸ 레이어 상태별 활용법

기능	아이콘	효과	언제 사용?
On/Off	💡 전구	화면에서만 숨김/보이기	잠깐 안 보고 싶을 때
Freeze(동결)	❄️ 눈꽃	메모리에서 완전 제외	도면이 버벅거릴 때
Lock(잠금)	🔒 자물쇠	보이지만 편집 불가	실수로 지우면 안 될 때
Plot(출력)	🖨️ 프린터	화면엔 보이지만 출력 안 됨	작업용 보조선일 때

📌 중요한 팁! 'Defpoints' 레이어는 치수를 만들 때 자동으로 생기는 시스템 레이어예요. 여기에 일반 도형을 그리면 출력이 안 되는 불상사가 발생하니 주의하세요!

더 자세한 레이어 속성과 제어 방법은 🔗 BricsCAD 레이어 가이드에서도 확인하실 수 있어요.



◆ 실무에서 쓰는 레이어 관리 꿀팁

이론만 아는 것과 실제로 활용하는 것은 다르죠. 제가 실무에서 쌓은 레이어 관리 노하우들을 공유해드릴게요.

▸ 1) 현재 레이어 확인하는 습관

서두르다 보면 현재 레이어가 DIM인데 벽을 그려버리는 실수를 자주 해요. 이런 실수를 방지하려면:

✔️ 작업 시작 전에 한 번 확인

✔️ 명령 실행 전에 한 번 확인

✔️ 레이어 드롭다운을 수시로 체크하는 습관 들이기

▸ 2) 이미 그린 객체도 레이어 변경 가능

엉망으로 그려진 도면도 레이어 정리만 해주면 많이 깔끔해져요:

✔️ 객체 선택 → 상단 속성 바에서 레이어 변경

✔️ 비슷한 것끼리 한 번에 선택해서 통째로 이동

✔️ PURGE 명령으로 불필요한 빈 레이어 정리

▸ 3) 작업용·출력용 레이어 분리

작업할 때만 필요한 가이드선이나 임시 문자는 따로 관리하세요:

✔️ WORK_GUIDE: 작업용 보조선 (Plot 비활성화)

✔️ NOTE_TEMP: 임시 메모 (Plot 비활성화)

✔️ 이렇게 하면 화면에는 보이지만 출력엔 안 나와요

👤 실무 경험담! 남이 그린 도면을 받아서 수정할 때, 가장 먼저 하는 일이 레이어 관리 정리예요. 치수·문자·벽체를 각각 선택해서 새 레이어로 옮겨놓고 나면, 그 다음 작업이 훨씬 수월해집니다. 처음엔 시간이 좀 걸려도 결국 전체 작업 시간은 줄어들어요.

◆ 자주 묻는 질문 (FAQ)

▸ Q1. 레이어는 몇 개까지 만드는 게 좋을까요?

기본 도면이라면 10~20개 정도 안에서 정리하는 걸 추천해요. 너무 적으면 분리가 안 되고, 너무 많으면 본인도 헷갈립니다. 자주 쓰는 것 위주로 구성하고, 필요하면 나중에 세분화하세요.

▸ Q2. 색상은 어떻게 정하는 게 좋을까요?

화면에서 구분이 잘 되고 출력 선두께와 연동되도록 정하는 게 좋아요. 예를 들어 빨강은 굵은 벽체, 초록은 보조선, 하늘색은 치수선처럼 팀 내에서 약속을 맞춰두면 편합니다.

▸ Q3. 레이어 0번은 무슨 용도인가요?

레이어 0번은 기본 레이어로, 주로 블록(Block)을 만들 때 사용해요. 블록을 0번에서 만들면 나중에 다른 레이어로 옮겼을 때 그 레이어의 속성을 따라가기 때문에 관리가 편해집니다.

▸ Q4. 레이어 상태를 저장해두는 방법이 있나요?

네, Layer States(레이어 상태 관리자)를 사용하면 현재 ON/OFF, 동결, 색상 등 설정을 저장해두고 필요할 때마다 불러올 수 있어요. 평면도용, 구조도용처럼 용도별로 다른 상태를 만들어두면 편리합니다.

▸ Q5. 남이 만든 도면 레이어가 너무 지저분해요.

이럴 땐 새 도면에 필요한 부분만 복사해서 가져온 뒤, 본인 기준의 레이어를 만들어 정리하는 방법이 있어요. LAYMERGE 명령으로 여러 레이어를 하나로 합치거나, PURGE로 불필요한 레이어를 정리하는 것도 좋습니다.

🎬 마무리

자, 지금까지 깔끔한 도면의 출발점인 레이어 관리에 대해 알아보았는데요, 핵심만 정리하면:

✔️ 레이어는 투명 필름 개념으로 이해하고, 역할별로 꼭 나누어 사용하기

✔️ 이름은 숫자를 붙여 정렬하고, 색상은 출력 굵기와 연동해서 설정하기

✔️ ON/OFF, 동결, 잠금, 출력 여부로 상황에 맞게 제어하기

✔️ 현재 레이어를 수시로 확인하고, 작업용과 출력용 레이어 분리하기

✔️ PURGE 명령으로 불필요한 레이어 정리하는 습관 들이기

📣 오늘 배운 레이어 구성을 템플릿 도면으로 만들어두세요!
앞으로 새 도면은 그 템플릿에서 시작하면 처음부터 정리된 상태로 작업할 수 있어요. 궁금한 점이나 본인만의 레이어 노하우가 있으시면 댓글로 공유해주세요 😊
