CAD 좌표계 완전정복 - 절대좌표, 상대좌표, 극좌표

CAD 좌표계, 처음 접하면 정말 막막하시죠? 검은 화면에 커서만 깜빡거리고, "도대체 어디를 클릭해야 하나" 싶어서 답답하셨을 거예요. 저도 처음 배울 때는 마우스로 대충 찍어서 그렸다가 나중에 치수가 안 맞아서 몇 번이고 다시 그렸던 기억이 납니다.

하지만 이 세 가지 좌표 입력 방법만 제대로 알면 CAD 작업이 정말 쉬워져요. 오늘은 절대좌표, 상대좌표, 극좌표의 핵심을 실무 경험과 함께 쉽게 정리해드릴게요.

기본적인 좌표 개념과 명령어는 📌 AutoCAD 공식 도움말에서도 확인하실 수 있어요.

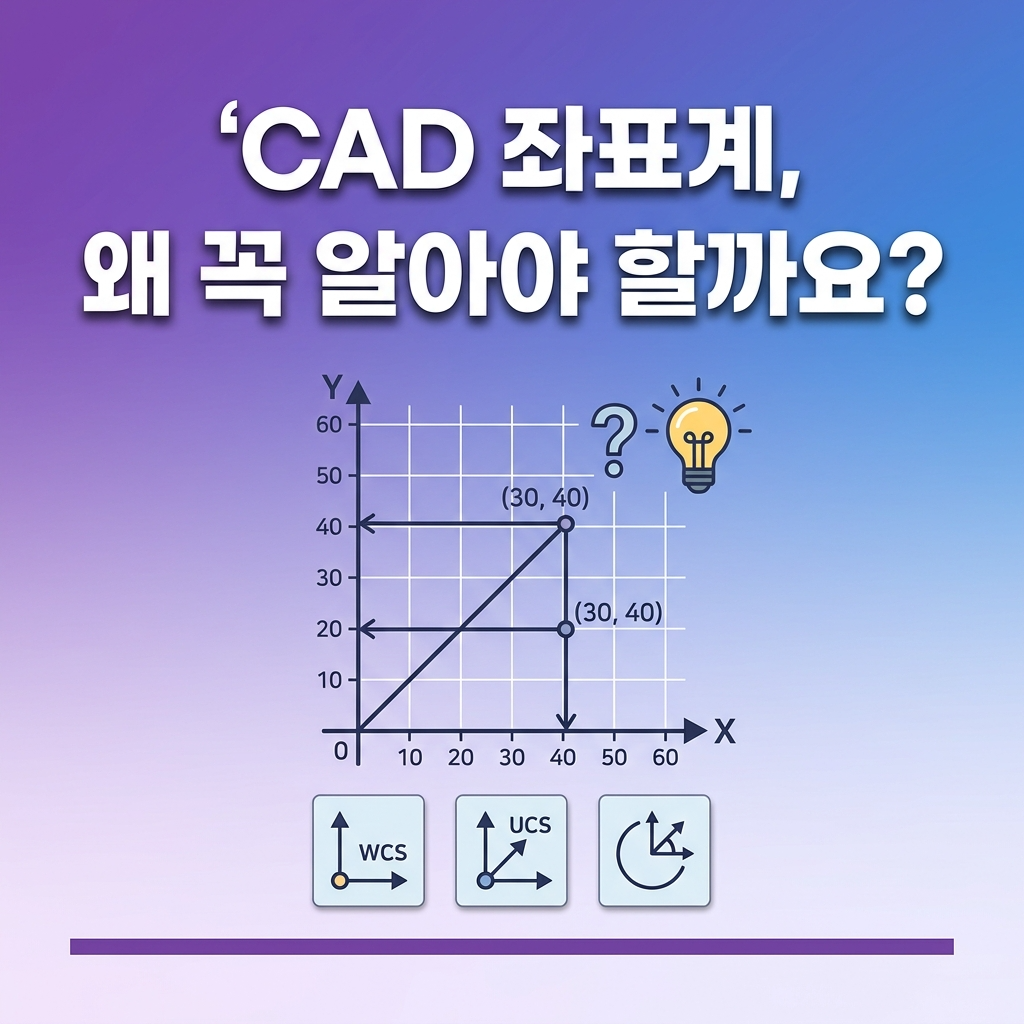

◆ CAD 좌표계, 왜 꼭 알아야 할까요?

CAD에서 모든 점, 선, 도형은 정확한 위치(좌표)를 기준으로 그려져요. 종이에 그림 그릴 때는 눈대중으로 해도 되지만, 컴퓨터는 정확한 숫자를 알려줘야 움직이거든요. 특히 건축이나 기계 설계처럼 1mm도 틀리면 안 되는 작업에서는 좌표 입력이 필수예요.

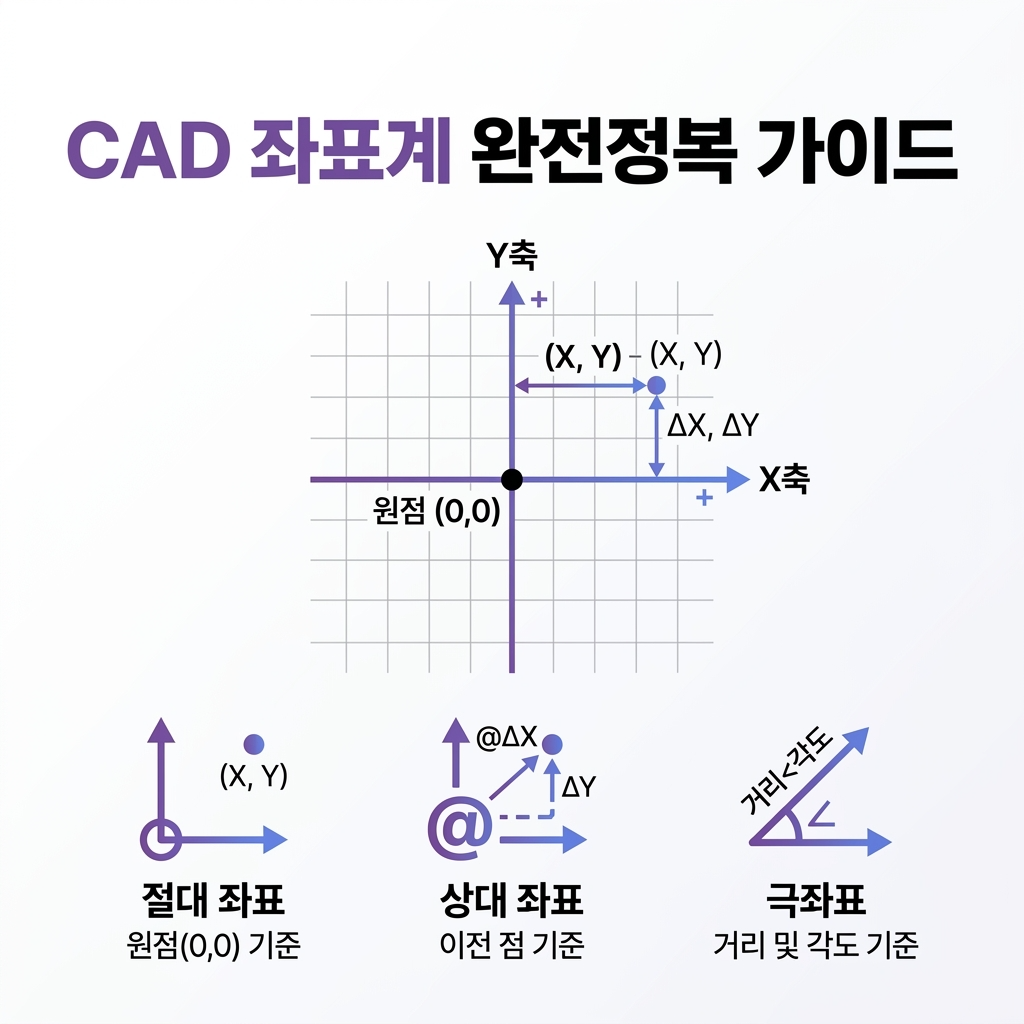

▸ 세 가지 좌표계 한눈에 보기

좌표 종류	입력 형식	기준점	언제 쓸까?
절대좌표	X,Y	원점(0,0)	도면의 시작점
상대좌표	@X,Y	직전 점	연속 작업
극좌표	@거리<각도	직전 점	사선, 각도 작업

📌 핵심 포인트! 학창시절 수학 시간에 배운 X축(가로), Y축(세로) 좌표와 똑같아요. 다만 '어디를 기준으로 하느냐'에 따라 입력 방법이 달라질 뿐입니다.



◆ 절대좌표 - 변하지 않는 원점이 기준

절대좌표는 말 그대로 '절대적인' 기준점인 원점(0,0)에서 얼마나 떨어진 곳인지를 나타내는 방식이에요. 화면 왼쪽 아래 구석에 있는 좌표계 아이콘이 바로 그 원점입니다.

▸ 절대좌표 입력 방법

입력 형식은 아주 간단해요. X값,Y값을 쉼표로 구분해서 입력하면 됩니다. 예를 들어:

✔️ 0,0 → 원점 (시작점)

✔️ 100,0 → 원점에서 오른쪽으로 100

✔️ 100,50 → 원점에서 오른쪽 100, 위로 50

✔️ 0,100 → 원점에서 위로만 100

💡 실무 팁! 절대좌표는 실제로는 도면의 첫 시작점을 잡을 때만 주로 써요. 매번 원점부터 계산하기엔 너무 복잡하거든요. 나머지는 상대좌표로 이어가는 게 훨씬 편합니다.



◆ 상대좌표 - 바로 직전 점이 새로운 기준

이게 바로 CAD 좌표계의 핵심이에요! 상대좌표는 원점이 아니라 '방금 찍은 마지막 점'을 기준으로 다음 위치를 정하는 방식입니다. 마치 "현재 내 위치에서 앞으로 10걸음, 오른쪽으로 5걸음"이라고 하는 것과 같아요.

▸ 골뱅이(@) 기호가 핵심!

상대좌표의 마법은 바로 @ (골뱅이) 기호에 있어요. 입력 형식은 @X거리,Y거리입니다.

CAD 좌표계의 기본 개념과 고급 기능은 ✅ AutoCAD 동적 입력 가이드에서 더 자세히 확인하실 수 있어요.

방향	입력 예시	의미
오른쪽 →	@100,0	현재점에서 오른쪽 100
왼쪽 ←	@-100,0	현재점에서 왼쪽 100
위쪽 ↑	@0,50	현재점에서 위로 50
아래쪽 ↓	@0,-50	현재점에서 아래로 50

▸ 사각형 그리기 실전 예시

가로 200, 세로 100인 직사각형을 그려보겠습니다:

✔️ 1단계: LINE 명령 실행 → 시작점 0,0 입력

✔️ 2단계: @200,0 입력 → 오른쪽으로 200 이동

✔️ 3단계: @0,100 입력 → 위로 100 이동

✔️ 4단계: @-200,0 입력 → 왼쪽으로 200 이동

✔️ 5단계: C (Close) 입력 → 시작점과 연결

⚠️ 주의사항! @ 기호를 빼먹으면 절대좌표로 인식돼서 선이 엉뚱한 곳으로 튀어버려요. "왜 선이 이상한 데로 가지?" 싶을 때는 @ 기호를 빼먹었는지 꼭 확인해보세요!

👤 실무 경험담! 처음 CAD 배울 때는 @ 기호를 자꾸 빼먹어서 선이 화면 구석으로 날아가곤 했어요. 지금은 습관적으로 Shift+2 (@)를 누르게 되더라고요. 연습할 때 @ 기호부터 먼저 누르고 숫자를 입력하는 습관을 들이시면 실수를 확 줄일 수 있어요.



◆ 극좌표 - 거리와 각도로 사선 정복하기

직선만 그릴 수는 없죠? 사선이나 대각선, 특정 각도의 선을 그릴 때 사용하는 것이 바로 극좌표예요. 거리와 각도만 알면 어떤 방향으로든 정확하게 선을 그을 수 있습니다.

▸ 입력 공식: @거리<각도

극좌표의 핵심은 < (부등호) 기호예요. "길이는 이만큼인데, 방향은 이쪽이야"라고 알려주는 역할을 합니다. 예를 들어 길이 100인 선을 45도 방향으로 그리려면 @100<45라고 입력하면 됩니다.

방향	각도	입력 예시
오른쪽 (3시)	0도	@100<0
위쪽 (12시)	90도	@100<90
왼쪽 (9시)	180도	@100<180
아래쪽 (6시)	270도	@100<270

💡 각도 기억법!
시계 방향으로 생각하면 쉬워요:
• 3시 방향 = 0도 (기준점)
• 12시 방향 = 90도
• 9시 방향 = 180도
• 6시 방향 = 270도
CAD에서는 반시계 방향으로 각도가 증가한다는 점만 기억하세요!

▸ 극좌표 실무 활용법

극좌표가 특히 유용한 경우들:

✔️ 계단 그리기: 30도 경사면 → @200<30

✔️ 지붕 경사: 45도 지붕선 → @150<45

✔️ 볼트 구멍 배치: 6개면 60도씩 → @50<60, @50<120...

✔️ 정다각형: 정삼각형 → 각 변을 120도씩

🔗 BricsCAD 2D 그리기 튜토리얼

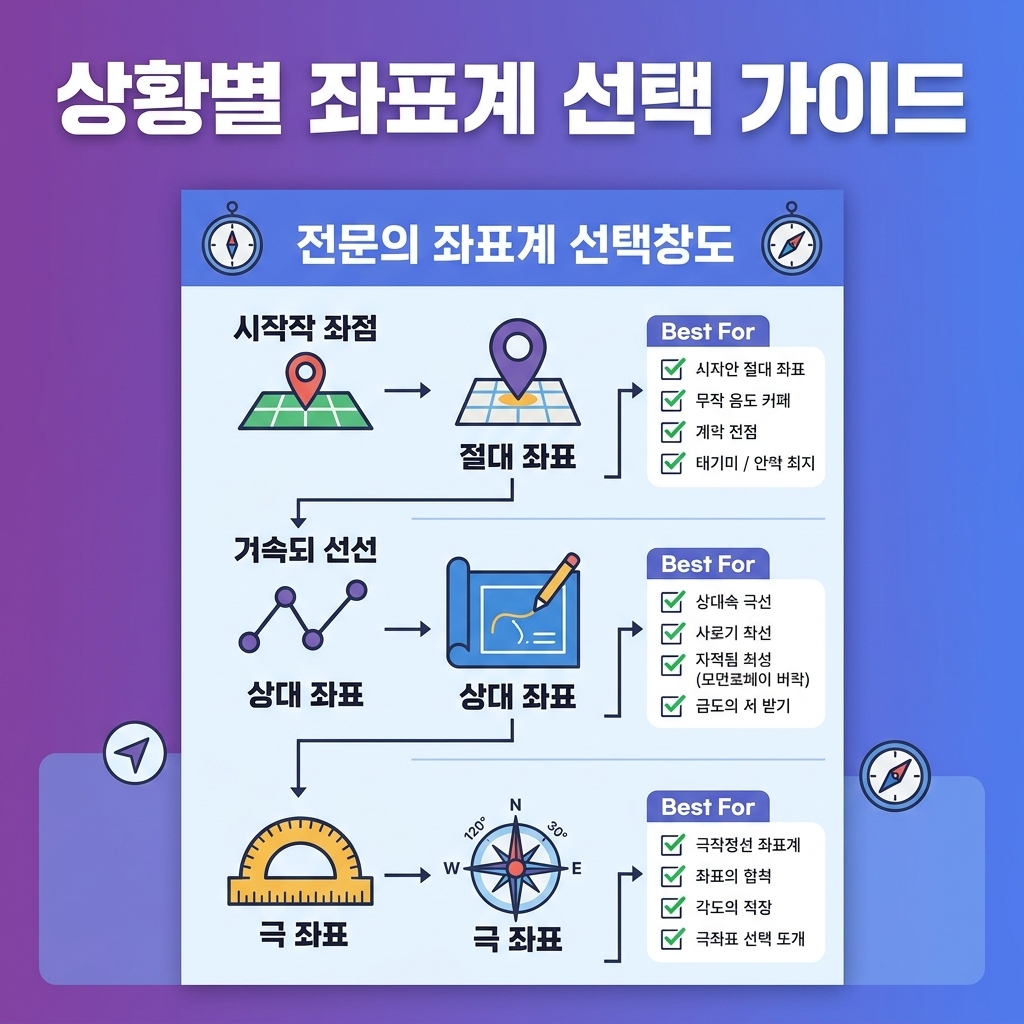

◆ 상황별 좌표계 선택 가이드

실무에서는 세 가지 좌표를 섞어서 사용해요. 어떤 상황에서 어떤 좌표를 쓰면 좋을지 정리해드릴게요.

▸ 작업별 추천 좌표계

작업 종류	추천 좌표	이유
도면 시작점 잡기	절대좌표	기준점이 명확함
사각형, 직선 연결	상대좌표	연속 작업에 편리
사선, 경사면	극좌표	각도 계산이 쉬움
원형 배치 (볼트 등)	극좌표	각도 분할이 정확
복잡한 도형	혼합 사용	상황에 따라 선택

▸ 10분 연습 루틴

좌표는 직접 손으로 입력해봐야 익숙해져요. 이 루틴을 하루 10분씩만 해보세요:

✔️ 절대좌표 연습: 0,0 → 100,0 → 100,50 → 0,50 사각형 3번

✔️ 상대좌표 연습: 시작점 잡고 @200,0 → @0,100 → @-200,0 사각형 3번

✔️ 극좌표 연습: @100<0 → @100<90 → @100<180 → @100<270 정사각형

◆ 자주 묻는 질문 (FAQ)

▸ Q1. @ 기호를 빼먹으면 어떻게 되나요?

@ 없이 입력하면 절대좌표로 인식돼요. 예를 들어 100,50이라고 입력하면 원점에서 (100,50) 위치로 가고, @100,50은 현재 점에서 오른쪽 100, 위 50만큼 이동해요. 전혀 다른 결과가 나오니까 꼭 확인하세요.

▸ Q2. CAD 좌표계 중에 뭐부터 익히는 게 좋을까요?

절대좌표 → 상대좌표 → 극좌표 순서를 추천해요. 절대좌표로 기본 개념을 잡고, 상대좌표로 연속 작업을 익힌 다음, 극좌표로 각도 작업까지 확장하는 게 자연스러워요.

▸ Q3. 극좌표에서 각도를 음수로 입력할 수 있나요?

네, 가능해요. 음수 각도는 시계 방향 회전을 의미해요. @100<-45는 @100<315와 같은 결과예요. 하지만 헷갈릴 수 있으니 양수로 통일하는 게 좋아요.

▸ Q4. 3D 작업에서도 같은 방식으로 입력하나요?

3D에서는 Z축이 추가돼요. 절대좌표는 X,Y,Z 형식으로, 상대좌표는 @X,Y,Z로 입력하면 됩니다. 기본 개념은 같고 높이(Z축)만 하나 더 생각하시면 돼요.

▸ Q5. 좌표 입력 실수를 줄이는 팁이 있나요?

입력 후 엔터 치기 전에 명령행을 꼭 확인하세요. ORTHO 모드(F8)를 켜면 수평/수직선만 그려져서 실수를 줄일 수 있고, 동적 입력 모드를 활용하면 마우스 커서 옆에서 바로 좌표를 확인할 수 있어요.

🎬 마무리

자, 지금까지 CAD 좌표계의 핵심인 절대좌표, 상대좌표, 극좌표에 대해 알아보았는데요, 정리하면:

✔️ 절대좌표(X,Y): 원점 기준, 도면 시작점 잡을 때

✔️ 상대좌표(@X,Y): 직전 점 기준, @ 기호가 핵심

✔️ 극좌표(@거리<각도): 거리와 각도로 사선 그리기

✔️ 실무에서는 혼합 사용: 상황에 따라 적절히 선택

✔️ 연습이 최고: 하루 10분씩 반복 연습하기

📣 지금 바로 CAD를 켜서 간단한 사각형부터 그려보세요!
처음엔 헷갈리지만 몇 번 해보면 자연스럽게 손에 익어요. 더 궁금한 점이 있으시면 댓글로 편하게 남겨주세요 😊
