[가설구조물] 틀비계 총정리

틀비계는 표준작업안전수칙이나 KS 등의 제규정에 의거하여 조립하면, 선틀의 각관(脚管) 1본당 작용하는 연직하중에 대해서만 검토하면 된다. 단, 비계에 양생시트나 양생틀을 단 경우에는 바람에 의한 영향을 받기 쉬우므로, 벽 연결 등의 검토가 필요해진다.

틀비계의 계산순서도

체크포인트

• 틀비계의 높이는 원칙적(原則的)으로 45m 이하로 한다.
• 최상층 및  5층 이내마다 수평재를 설치한다.
• 벽연결은 연직방향 6m, 수평방향 8m 이하의 간격으로 설치한다.
• 선틀간의 적재하중은 등분포하중의 경우 400kg, 집중하중의 경우 200kg을 한도로 한다.
• 선틀의 각관(脚管) 1본당 허용하중은 700kg로 하나, 각부(脚部)가 두꺼운 콘크리트 등의 튼튼한 기초 위에 설치되는 경우에는, 선틀의 각관(脚管) 1본당 허용하중은 2,500kg로 한다.

이러한 통상적인 원칙은 설계나 시공을 진행하면서 임계점이라고 판단되는 포인트이기 때문에 꼭 지켜지는 것이 좋습니다. 여러가지 면에서 임계수치는 가설구조물에서는 중요한 정보이기도 합니다.

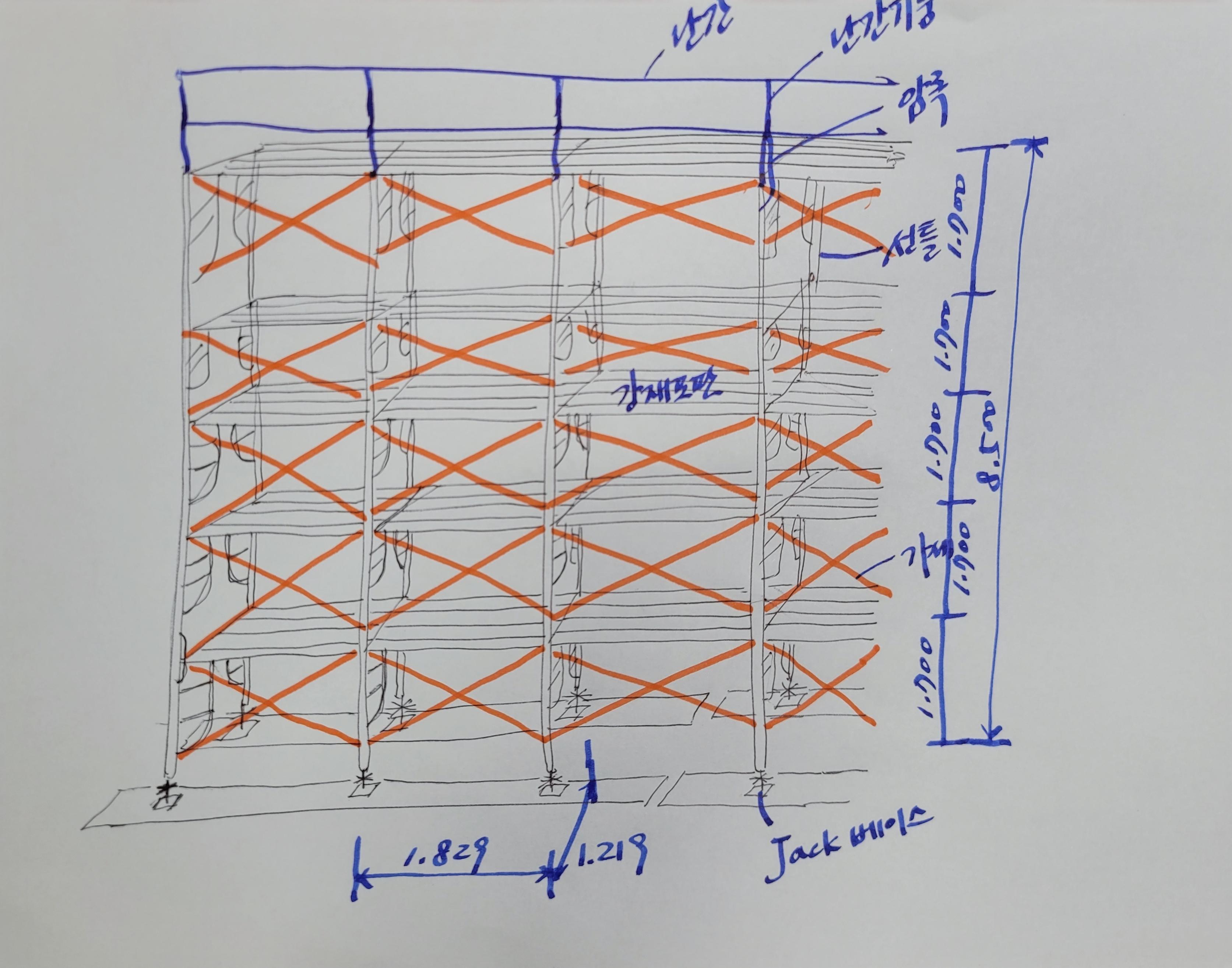

개략적인 틀비계의 모습 (그림:YangDaddy)

설계조건(設計條件)

• 층수 : 5층
• 선틀간격 : 1.829m (진행방향)
• 선틀폭 : 1.219m
• 선틀높이 : 1.700m
• 강제포판(鋼製布板) : 전층 2장
• 비티식 양생틀 : 외측전면 설치

하중계산

고정하중

- 선틀 1층, 1 스판 (선틀간격)당 하중 N1

1) 선틀 (A-4055B) : 15.600kg

2) 가새 (2본, A-14) : 8.400kg (4.200kg x 2EA)

3) 강제포판 (2장, SKN-6) : 32.400kg (16.200kg x 2EA)

4) 연결핀(2개, A-20) : 1.200kg (0.600kg x 2EA)

5) 암록 (2장, A-127A) : 0.800kg (0.400kg x 2EA)

6) 비티양생틀 (2장, IS-4055) : 16.200kg ( 8.100kg x 2EA)

7) 합계 : 74.600kg



- 최상부의 난간하중 N2

1) 난간주 (2본, A-25) : 4.600kg (2.300kg x 2EA)

2) 난간 (4본, A-31S) : 6.800kg (1.700kg x 4EA)

3) 합계 : 11.400kg



적재하중

적재하중은 하나의 선틀간에 2층으로 겹쳐지는 경우를 상정한다. 선틀간의 제한하중은 400kg이기 때문에 선틀 1스판당 하중 N3는 400kg x 2층 = 800kg이 된다.



선틀의 검토

최하층의 선틀 1본당의 각관(脚管)에 작용하는 하중 N과 각관 1본당 허용하중 Fc를 비교하면 된다.

선틀검토 계산식

이처럼 1.00보다 안전한 선틀검토가 개략적으로 끝났습니다.



벽연결 검토

벽연결 배치도

벽연결은 비계의 전체좌굴(座屈)을 방지합니다.
낙하물 방지망과 양생포, 양생틀 등을 설치한 경우의 편심(偏心)하중이나 풍하중에 의한 도괴방지에 대하여 매우 유효합니다.



풍력계수(風力係數)와 충실률(充實率)

풍력계수나 충실률은 비계 외면(外面)의 양생방법에 따라 다르며, 통상 아래 표의 값이 사용됩니다.

양생방법(養生方法)	양생시트	양생틀	양생없음
풍력계수(風力係數)	1.200	1.600	1.200
충실률(充實率)	1.000	0.350	0.120



충실률(充實率)은 바람이 잘 통하는 정도를 나타낸 것으로 다음의 식으로 구할 수 있습니다.



충실률의 계산식



비계구면(構面)에 작용하는 단위면적당의 풍하중 p는 일반적으로 다음과 같은 식으로 구합니다. 풍속이 20m/s인 경우에 대하여 벽연결을 검토합니다.



풍하중 계산식

벽연결 1본당에 작용하는 풍하중은 검고 동그란 그림에서 벽연결이 최대가 되므로 벽연결을 검토가 가능하다.

벽연결에 작용하는 단위면적당의 풍하중 p는 다음 식으로 계산이 가능하다.

벽연결 검토식
